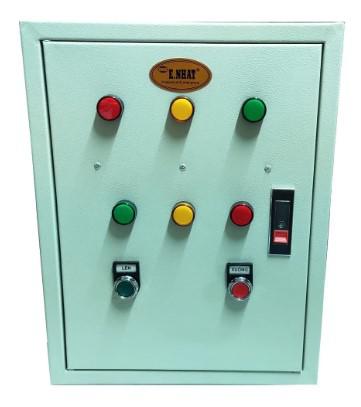

Cấu tạo cơ bản của một tủ điều khiển Kenbo 4kW (cho máy bơm 3 pha):

• Vỏ tủ: Thường là vỏ kim loại sơn tĩnh điện (thép hoặc Inox), có độ bền cao, chống gỉ sét, cách điện và bảo vệ các linh kiện bên trong khỏi bụi bẩn, nước và va đập. Vỏ tủ có thể có tiêu chuẩn bảo vệ IP (ví dụ IP54, IP55) để chống nước và bụi.

• Aptomat tổng (MCCB/MCB): Thiết bị bảo vệ mạch chính, ngắt điện khi có quá tải hoặc ngắn mạch nghiêm trọng, bảo vệ toàn bộ hệ thống.

• Khởi động từ (Contactor): Thiết bị đóng cắt điện cho động cơ. Khi có tín hiệu điều khiển, contactor sẽ đóng để cấp điện cho động cơ hoạt động và ngắt khi dừng.

• Rơ le nhiệt (Thermal Overload Relay): Thiết bị bảo vệ động cơ khỏi quá tải nhiệt. Khi dòng điện qua động cơ vượt quá mức cho phép trong một khoảng thời gian nhất định (gây nóng động cơ), rơ le nhiệt sẽ tác động, ngắt nguồn điện cấp cho động cơ, tránh cháy động cơ.

• Thiết bị bảo vệ mất pha (Phase Failure Relay): Đặc biệt quan trọng cho động cơ 3 pha. Thiết bị này sẽ ngắt điện nếu một trong ba pha bị mất, bảo vệ động cơ khỏi tình trạng chạy mất pha, gây hỏng hóc nghiêm trọng.

• Đèn báo:

  • Đèn báo nguồn (Power/Run): Hiển thị trạng thái có điện hoặc bơm đang chạy.

  • Đèn báo lỗi (Fault/Trip): Báo hiệu khi có sự cố quá tải, mất pha, v.v.

• Công tắc chuyển mạch (Selector Switch): Để chọn chế độ hoạt động (thường là AUTO/OFF/MANUAL - Tự động/Tắt/Thủ công).

  • AUTO (Tự động): Bơm sẽ hoạt động dựa trên tín hiệu từ các cảm biến bên ngoài (ví dụ: phao điện, cảm biến áp suất, rơ le áp suất).

  • OFF (Tắt): Ngừng hoạt động.

  • MANUAL (Thủ công): Bơm hoạt động liên tục khi được bật, không phụ thuộc vào cảm biến.

• Cầu đấu dây: Nơi kết nối dây nguồn vào, dây ra động cơ, và dây tín hiệu từ cảm biến.

Điểm nổi trội

1. Bảo vệ toàn diện cho động cơ: Đây là chức năng quan trọng nhất của tủ. Với sự kết hợp của aptomat, rơ le nhiệt và rơ le bảo vệ mất pha, tủ Kenbo 4kW giúp bảo vệ động cơ khỏi các sự cố điện nguy hiểm như quá tải, ngắn mạch, mất pha, lệch pha, giúp kéo dài tuổi thọ động cơ và giảm thiểu chi phí sửa chữa, thay thế.

2. Tăng tính tự động hóa: Chế độ AUTO cho phép bơm hoạt động hoàn toàn tự động dựa trên tín hiệu từ phao điện (cho bơm bể nước), cảm biến áp suất (cho hệ thống tăng áp), giúp hệ thống vận hành linh hoạt, tiết kiệm nhân công và tối ưu hóa hoạt động.

3. Dễ dàng vận hành và giám sát: Các nút bấm, công tắc và đèn báo trạng thái được bố trí rõ ràng trên mặt tủ, giúp người vận hành dễ dàng điều khiển bơm và nhận biết tình trạng hoạt động, lỗi của hệ thống.

4. Kéo dài tuổi thọ thiết bị: Bằng cách duy trì hoạt động của động cơ trong các điều kiện an toàn, tránh quá tải và các sự cố điện, tủ điều khiển giúp động cơ và các thiết bị liên quan hoạt động ổn định và bền bỉ hơn.

5. An toàn cho người sử dụng: Tủ được thiết kế cách điện, với vỏ bảo vệ chắc chắn, giúp người vận hành tránh tiếp xúc trực tiếp với các phần mang điện, giảm thiểu nguy cơ tai nạn điện.

6. Linh hoạt trong ứng dụng: Ngoài bơm nước, tủ có thể được sử dụng để điều khiển và bảo vệ các thiết bị 3 pha 4kW khác như quạt công nghiệp, máy trộn, băng tải, miễn là các thông số phù hợp.


Hướng dẫn sử dụng hiệu quả

1. Lắp đặt đúng kỹ thuật:

   • Lắp đặt tủ ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp, mưa, bụi bẩn và hóa chất ăn mòn.

   • Đảm bảo dây dẫn điện có tiết diện phù hợp với công suất 4kW, được nối đất an toàn và các mối nối chặt chẽ.

   • Nối dây nguồn vào tủ (3 pha), dây từ tủ ra động cơ (3 pha), và dây tín hiệu từ cảm biến (nếu dùng chế độ AUTO) theo sơ đồ hướng dẫn của nhà sản xuất.

2. Kiểm tra trước khi cấp điện:

   • Đảm bảo tất cả các kết nối dây đã đúng và chặt.

   • Kiểm tra cài đặt rơ le nhiệt và các thiết bị bảo vệ khác có phù hợp với dòng định mức của động cơ 4kW không.

   • Đảm bảo động cơ và bơm đã được mồi nước (nếu là bơm ly tâm) và sẵn sàng hoạt động.

3. Vận hành và giám sát:

   • Chế độ MANUAL (Thủ công): Gạt công tắc sang MANUAL, sau đó nhấn nút START (hoặc bật công tắc bật/tắt thủ công). Bơm sẽ chạy liên tục.

   • Chế độ AUTO (Tự động): Gạt công tắc sang AUTO. Bơm sẽ tự động chạy/dừng dựa trên tín hiệu từ phao điện (bể cạn/đầy) hoặc cảm biến áp suất (áp lực thấp/cao).

   • Chế độ OFF (Tắt): Gạt công tắc về OFF để dừng bơm.

   • Thường xuyên quan sát đèn báo để nắm bắt trạng thái hoạt động và phát hiện lỗi kịp thời. Lắng nghe âm thanh của bơm để phát hiện bất thường.

4. Bảo trì định kỳ:

   • Thường xuyên vệ sinh bên trong tủ, loại bỏ bụi bẩn để tránh chập cháy và đảm bảo tản nhiệt tốt.

   • Kiểm tra các mối nối điện có bị lỏng hoặc oxy hóa không.

   • Kiểm tra hoạt động của rơ le nhiệt bằng nút "Test" (nếu có).

   • Kiểm tra trạng thái của contactor (tiếp điểm có bị cháy không).
