Thông số kỹ thuật cơ bản

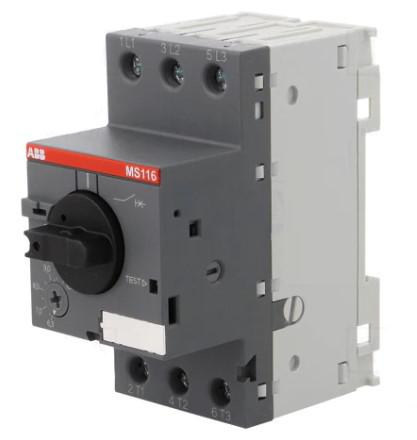

Điểm nổi trội của ABB MS116 6.3-10.0A

Dòng MS116 của ABB nổi tiếng với độ tin cậy cao và thiết kế thông minh:

• Tích hợp 2 trong 1: Thiết bị kết hợp chức năng của một cầu dao chống ngắn mạch và một rơ-le nhiệt bảo vệ quá tải. Điều này giúp tiết kiệm không gian trong tủ điện so với việc dùng tổ hợp MCCB + Rơ-le nhiệt truyền thống.

• Dải chỉnh dòng linh hoạt: Cho phép điều chỉnh dòng nhiệt từ 6.3A đến 10.0A bằng núm xoay phía trước, giúp bảo vệ chính xác cho các động cơ có công suất lên đến 4kW (tại điện áp 400V).

• Chức năng bù nhiệt: Thiết bị có khả năng hoạt động ổn định trong các môi trường nhiệt độ thay đổi mà không gây nhảy nhầm, đảm bảo duy trì sản xuất liên tục.

• Độ bền và an toàn: Đạt cấp độ bảo vệ IP20, chống tiếp xúc trực tiếp bằng tay. Cơ chế vận hành bền bỉ với tuổi thọ cơ khí và điện cao theo tiêu chuẩn IEC/EN 60947.

• Kích thước chuẩn DIN-rail: Dễ dàng lắp đặt vào thanh ray nhôm trong tủ điện, tiết kiệm thời gian thi công.

Các lưu ý khi lắp đặt và sử dụng

• Cài đặt dòng định mức: Phải xoay núm chỉnh dòng ($I_{e}$) về đúng giá trị dòng định mức ghi trên nhãn động cơ. Nếu cài quá thấp, thiết bị sẽ nhảy ngay khi khởi động; nếu quá cao, động cơ có thể cháy trước khi thiết bị kịp ngắt.

• Lựa chọn dây dẫn: Đảm bảo tiết diện dây dẫn phù hợp với dòng điện 10A để tránh tình trạng dây bị nóng, gây sụt áp hoặc hỏng lớp cách điện.

• Phối hợp thiết bị: MS116 thường được lắp nối tiếp trước Công tắc tơ (Contactor) để tạo thành bộ khởi động động cơ hoàn chỉnh.

• Kiểm tra định kỳ: Nên kiểm tra các đầu nối dây (siết chặt vít) định kỳ để tránh hiện tượng lỏng lẻo gây phát nhiệt cục bộ và cháy lan.
