• Màn hình hiển thị kỹ thuật số lớn: Hiển thị rõ ràng kết quả thời gian ngắt (tripping time) của RCD với độ phân giải thấp nhất là 1 ms.

• Các đèn LED báo trạng thái dây dẫn: Gồm 3 đèn LED giúp kiểm tra nhanh chóng và trực quan tình trạng đấu nối dây (pha, trung tính, tiếp địa) có chính xác hay không, bao gồm cả việc phát hiện dây pha và trung tính bị đảo ngược.

• Chức năng kiểm tra nhiều loại RCD: Có khả năng kiểm tra các loại RCD phổ biến như:

  • Standard (Tiêu chuẩn): RCD thông thường.

  • Selective (Chọn lọc): RCD có thời gian trễ để đảm bảo tính chọn lọc trong hệ thống điện nhiều tầng.

  • Loại AC: RCD nhạy với dòng rò xoay chiều.

  • Loại A (DC sensitive breakers): RCD nhạy với dòng rò xoay chiều và dòng rò một chiều xung (pulsating DC).

• Các cài đặt điều kiện lỗi (Fault Condition Settings):

  • ×1/2: Kiểm tra RCD xem có quá nhạy không (ngắt ở dòng thấp hơn giá trị danh định một nửa).

  • ×1: Kiểm tra RCD ở dòng định mức.

  • ×5: Kiểm tra RCD ở dòng gấp 5 lần định mức (để đánh giá tốc độ ngắt).

  • ×DC: Kiểm tra RCD loại A với dòng rò một chiều xung.

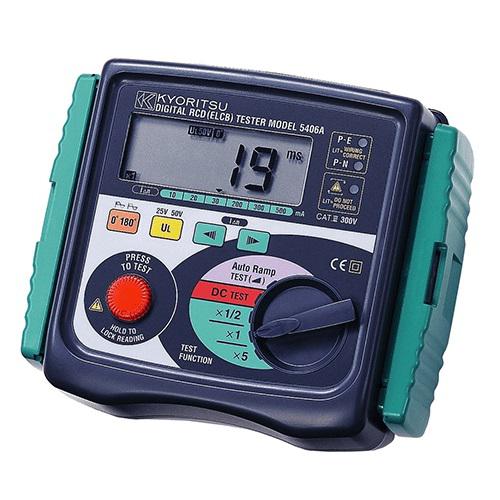

Thông số Thiết bị kiểm tra dòng rò RCD Kyoritsu 5406A:

- Dải đo : x5, x1, x1/2, Auto Ramp

Dòng kiểm tra

10/20/30/200/300/500mA

Thời gian kiểm tra :

+ 1000ms, 200ms (×5)

+ Độ phân giải thấp nhất : 1ms

Độ chính xác

+ ±0.6%rdg±4d

Điện áp hoạt động:

+ 230V+10%-15% |(195V~253V) 50Hz

- Hiện thị LCD

- Kích thước : 167(L) × 186(W) × 89(D)mm

- Khối lượng : 800g

Điểm nổi trội

1. Độ chính xác và tin cậy cao: Nhờ sử dụng bộ vi xử lý tùy chỉnh và mạch nguồn dòng không đổi, Kyoritsu 5406A mang lại kết quả đo lường cực kỳ chính xác và đáng tin cậy, ngay cả khi điện áp nguồn không ổn định.

2. Đa năng, phù hợp nhiều loại RCD: Khả năng kiểm tra các loại RCD từ tiêu chuẩn, chọn lọc đến RCD loại AC và A (nhạy với dòng rò một chiều xung) giúp thiết bị này có thể sử dụng rộng rãi trong nhiều hệ thống điện khác nhau.

3. Kiểm tra toàn diện với chức năng AUTO RAMP: Chức năng này tự động tăng dòng rò để xác định chính xác điểm RCD ngắt, cung cấp thông tin chi tiết về đặc tính hoạt động của RCD.

4. Kiểm tra nhanh chóng tình trạng dây dẫn: 3 đèn LED báo hiệu tình trạng đấu nối dây giúp kỹ thuật viên nhanh chóng phát hiện lỗi đấu nối (ví dụ: đảo pha/trung tính) trước khi thực hiện kiểm tra RCD, tăng tính an toàn và hiệu quả.

5. Dễ sử dụng và trực quan: Màn hình kỹ thuật số rõ ràng, các chức năng được sắp xếp logic và các đèn báo trực quan giúp người dùng dễ dàng thao tác và đọc kết quả.

6. An toàn tối đa cho người sử dụng: Được thiết kế theo các tiêu chuẩn an toàn điện quốc tế cao nhất (CAT III 300V, IP54), đảm bảo an toàn cho kỹ thuật viên trong quá trình làm việc.


Các ứng dụng

Thiết bị kiểm tra dòng rò RCD Kyoritsu 5406A là công cụ không thể thiếu cho các kỹ thuật viên điện, thợ điện và các chuyên gia an toàn trong các lĩnh vực sau:

• Lắp đặt và bảo trì hệ thống điện: Kiểm tra RCD sau khi lắp đặt mới hoặc trong các quy trình bảo trì định kỳ để đảm bảo chúng hoạt động đúng chức năng và an toàn.

• Kiểm tra an toàn điện định kỳ (PAT testing): Một phần quan trọng của việc kiểm tra an toàn thiết bị điện xách tay và cố định trong các nhà máy, văn phòng, trường học, bệnh viện, v.v.

• Kiểm tra an toàn tại công trường xây dựng: Đảm bảo các RCD bảo vệ công nhân khỏi nguy cơ điện giật trong môi trường khắc nghiệt.

• Kiểm tra trong ngành công nghiệp: Bảo vệ máy móc và nhân viên trong các nhà máy sản xuất, nhà kho, nơi sử dụng nhiều thiết bị điện.

• Kiểm tra dân dụng và thương mại: Đảm bảo an toàn điện trong nhà ở, cửa hàng, văn phòng.
