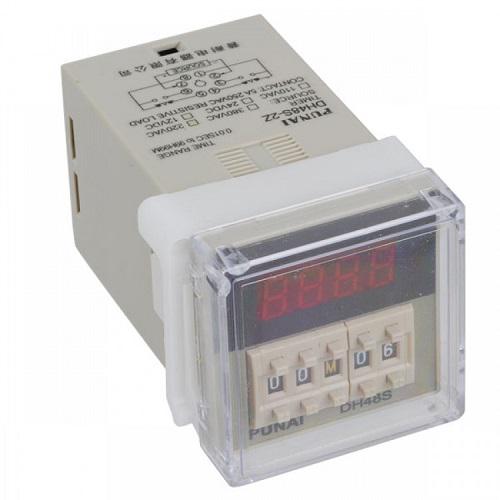

Rơ le thời gian OMRON DH48S-S/1Z(H5CN) 220V

Còn hàng

Giá: Liên hệ

Thương hiệu

Omron

Rơ le thời gian OMRON DH48S-S/1Z(H5CN) 220V là bộ định thời kỹ thuật số dùng để điều khiển thời gian bật/tắt thiết bị trong các hệ thống tự động hóa và công nghiệp. Thiết bị hoạt động ở điện áp nguồn 220V AC, có dải thời gian điều chỉnh rộng từ 0 giây đến 99 giờ giúp người dùng linh hoạt cài đặt theo từng ứng dụng yêu cầu.

Điểm Nổi Trội

Độ Chính xác Cao: Là timer điện tử nên có độ chính xác cao hơn rơ le thời gian cơ khí.
Dải Cài đặt Rộng: Cung cấp dải thời gian cài đặt rất rộng và linh hoạt (từ giây, phút đến giờ) thông qua các công tắc xoay (Dial Switch) trên mặt thiết bị.
Dễ Dàng Cài đặt: Cài đặt trực tiếp bằng các nút bấm/phím cơ chỉ thị số trên mặt rơ le, tiện lợi và trực quan.
Chức năng Đa dạng: Đặc biệt, dòng DH48S-S có khả năng hoạt động ở chế độ chu kỳ lặp lại (Cycle/Loop Timer), cho phép cài đặt hai khoảng thời gian T1 (ON) và T2 (OFF) độc lập, sau đó lặp lại liên tục.

Ứng Dụng Phổ Biến

Rơ le thời gian OMRON DH48S-S/1Z là công cụ không thể thiếu trong tự động hóa, được ứng dụng trong:

Điều khiển Luân phiên: Điều khiển luân phiên bơm nước (bơm 1 chạy T1, bơm 2 chạy T2, sau đó lặp lại), quạt thông gió, máy nén khí.
Hệ thống Chiếu sáng/Sưởi: Hẹn giờ bật/tắt đèn đường, đèn quảng cáo, lò sưởi, hoặc các thiết bị cần hoạt động/nghỉ theo chu kỳ.
Tưới Tiêu Tự động: Hẹn giờ mở van điện từ hoặc bơm nước tưới cây tự động trong nông nghiệp.
Dây chuyền Sản xuất: Tạo trễ khi cấp nguồn cho động cơ, khởi động các quy trình theo trình tự thời gian định sẵn trong các dây chuyền sản xuất công nghiệp.

Các Lưu ý Sử Dụng Hiệu quả

Cài đặt trước khi Cấp nguồn: Tuyệt đối tránh trường hợp vừa cấp điện vừa điều chỉnh các thông số của rơ le. Luôn điều chỉnh thông số thời gian xong xuôi rồi mới cấp nguồn để đảm bảo độ ổn định và chính xác.
Đấu nối Nguồn/Tải Chính xác:
- Nguồn cấp (220VAC): Cấp vào chân 2 và 7 (tùy sơ đồ).
- Tải: Kết nối với các chân tiếp điểm (thường là 8-5/8-6).
Công suất Tải: Dòng tiếp điểm tối đa của rơ le là 5A (tải thuần trở). Nếu tải điều khiển có công suất lớn hơn (ví dụ: motor, máy bơm), cần phải điều khiển qua một Contactor (Khởi động từ) trung gian.

4. Reset/Gate (Nếu có): Một số phiên bản có chân Reset (thường là 1-3) để khôi phục thời gian về 0, hoặc chân Gate (chân 4) để tạm dừng quá trình đếm. Sử dụng các chân này đúng cách (thường dùng tiếp điểm, không cấp nguồn trực tiếp) để đảm bảo chức năng.

Rơ le thời gian OMRON DH48S-S/1Z (H5CN) 220V là một thiết bị điều khiển thời gian linh hoạt, đáng tin cậy và có độ chính xác cao với dải thời gian rộng và khả năng lặp chu kỳ (đối với dòng S). Đây là giải pháp tiêu chuẩn trong ngành điện và tự động hóa, đặc biệt phù hợp cho các ứng dụng cần điều khiển bật/tắt luân phiên hoặc tạo trễ chính xác.
