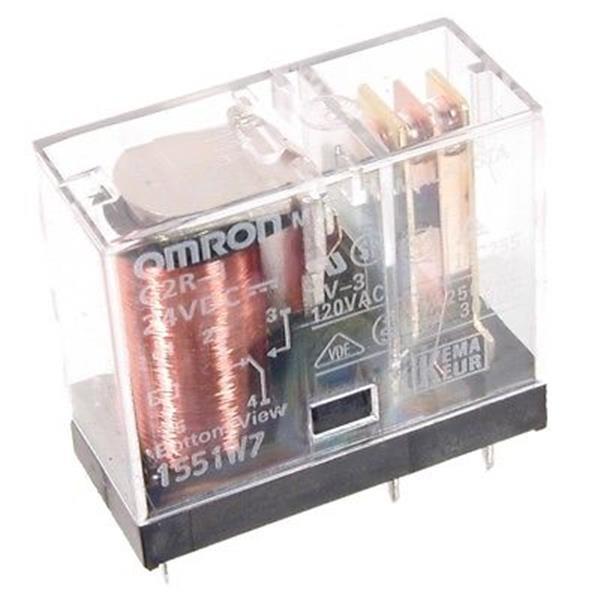

Thông số Rơ le OMRON G2R-1 (có thể thay đổi tùy biến thể cụ thể):

• Điện áp định mức cuộn hút: 100V AC / (110V AC)
• Cấu hình tiếp điểm: SPDT (Single Pole Double Throw) - 1 Form C (1 tiếp điểm chuyển đổi: 1 Thường mở - NO và 1 Thường đóng - NC)
• Dòng điện tiếp điểm định mức: 10A (tải trở)
• Điện áp chuyển mạch tối đa: 250V AC / 30V DC (tải trở), có thể lên tới 380V AC, 125V DC tùy tải và phiên bản.
• Công suất chuyển mạch tối đa: Thường khoảng 2500 VA / 300 W (tải trở)
• Kiểu chân kết nối: Quick-connect / Tab Terminal (4.75mm)
• Kiểu bảo vệ: Flux Resistant Type hoặc Enclosed type
• Thời gian tác động (Operate time): Thường khoảng 15ms
• Thời gian nhả (Release time): Thường khoảng 10ms (đối với cuộn hút AC)
• Nhiệt độ hoạt động: -40°C đến 70°C
• Điện trở cách ly: Thường > 100MΩ
• Độ bền điện môi: 5000V AC giữa cuộn dây và tiếp điểm
• Chống xung áp: 10000V
• Chất liệu tiếp điểm: Hợp kim Bạc (Silver Alloy)
• Kích thước: Khoảng 29 x 13 x 25.5 mm (kích thước thân rơ le, không bao gồm chân)
• Trọng lượng: Khoảng 17g

Điểm nổi bật Rơ le OMRON G2R-1:

• Nhỏ gọn: Kích thước vật lý nhỏ gọn, tiết kiệm không gian lắp đặt.
• Độ tin cậy và độ bền cao: Thiết kế chắc chắn, đảm bảo hoạt động ổn định và tuổi thọ cao trong các ứng dụng công nghiệp.
• Cách ly cao: Có cách ly giữa cuộn hút và tiếp điểm, đảm bảo an toàn cho mạch điều khiển. Một số phiên bản có cách ly điện môi lên đến 5000V AC và chịu được xung áp 10000V.
• Tiếp điểm công suất: Khả năng đóng cắt dòng tải lên đến 10A, phù hợp cho việc điều khiển các thiết bị có công suất trung bình.
• Kiểu chân kết nối nhanh (Quick-connect/Tab Terminal): Giúp việc đấu nối dây dễ dàng và nhanh chóng hơn, đặc biệt khi sử dụng với các đế rơ le tương thích.
• Phiên bản chống bụi/chống thông lượng hàn (Flux Resistant Type / Sealed type): Giúp bảo vệ rơ le khỏi bụi bẩn và hơi hóa chất trong quá trình hàn gắn mạch (đối với phiên bản hàn chân PCB) hoặc trong môi trường công nghiệp.
• Nhiều chứng nhận tiêu chuẩn: Thường tuân thủ các tiêu chuẩn an toàn quốc tế như VDE, UL, CSA, TUV.

Các ứng dụng Rơ le OMRON G2R-1:

Rơ le OMRON G2R-1-T AC100/(110) được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:

• Tự động hóa công nghiệp: Điều khiển động cơ nhỏ, van, solenoid, đèn báo, còi báo,...
• Hệ thống điều khiển: Trong các mạch điều khiển của máy móc, thiết bị công nghiệp.
• Thiết bị điện gia dụng: Trong các thiết bị như máy giặt, tủ lạnh, điều hòa nhiệt độ (cho các tải phù hợp).
• Hệ thống chiếu sáng: Điều khiển bật/tắt đèn.
• Hệ thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí): Điều khiển các bộ phận trong hệ thống.
• Mạch giao tiếp: Làm phần tử cách ly giữa các mạch có điện áp khác nhau.

Lưu ý khi sử dụng Rơ le OMRON G2R-1 :

• Điện áp cuộn hút: Đảm bảo cấp đúng điện áp định mức (100V AC hoặc 110V AC) cho cuộn hút rơ le. Cấp sai điện áp có thể làm rơ le không hoạt động, hoạt động không ổn định hoặc gây hỏng cuộn hút. Đối với cuộn hút AC, tần số nguồn cũng cần phù hợp (thường là 50/60Hz).
• Dòng và điện áp tải: Không vượt quá dòng điện và điện áp định mức của tiếp điểm. Việc đóng cắt tải vượt quá khả năng có thể làm hỏng tiếp điểm hoặc giảm tuổi thọ rơ le đáng kể. Cần lưu ý đến loại tải (tải trở, tải cảm, tải dung) vì chúng ảnh hưởng đến khả năng đóng cắt của tiếp điểm. Tải cảm (động cơ, cuộn dây) và tải dung (tụ điện) có dòng khởi động hoặc dòng cắt lớn hơn tải trở, cần được xem xét kỹ lưỡng và có thể cần giảm dòng định mức hoặc sử dụng biện pháp bảo vệ tiếp điểm (mạch dập hồ quang).
• Nhiệt độ hoạt động: Sử dụng rơ le trong dải nhiệt độ cho phép (-40°C đến 70°C). Nhiệt độ quá cao hoặc quá thấp có thể ảnh hưởng đến hoạt động và tuổi thọ của rơ le.
• Môi trường lắp đặt: Chọn phiên bản rơ le có kiểu bảo vệ phù hợp với môi trường lắp đặt (ví dụ: cần phiên bản kín hoàn toàn nếu môi trường có nhiều bụi, hơi ẩm hoặc hóa chất ăn mòn). Phiên bản chống thông lượng hàn (Flux Resistant Type) chỉ bảo vệ khỏi thông lượng hàn khi hàn trên PCB.
• Lắp đặt: Lắp đặt rơ le chắc chắn vào đế hoặc trên PCB. Đảm bảo các kết nối dây đúng kỹ thuật và an toàn. Khi sử dụng chân cắm nhanh (Tab Terminal), đảm bảo sử dụng đầu cốt hoặc đế cắm phù hợp để có kết nối tốt nhất.
• Ảnh hưởng của nhiệt độ cuộn hút: Đặc tính hoạt động (dòng định mức cuộn hút, điện trở cuộn hút) có thể thay đổi theo nhiệt độ cuộn hút. Các thông số trong datasheet thường được đo ở nhiệt độ phòng (23°C).
• Chức năng chỉ thị/test button (nếu có): Nếu rơ le có đèn LED chỉ thị trạng thái hoặc nút nhấn test bằng tay, hãy tham khảo datasheet để hiểu rõ chức năng và cách sử dụng đúng. Nút test bằng tay chỉ nên sử dụng khi mạch không có điện để kiểm tra cơ khí, tránh nguy hiểm về điện.

Rơ le OMRON G2R-1-T AC100/(110) là một lựa chọn phổ biến và đáng tin cậy cho các ứng dụng điều khiển công suất trung bình sử dụng nguồn AC 100V hoặc 110V. Với thiết kế nhỏ gọn, độ bền cao và khả năng đóng cắt dòng 10A, nó phù hợp với nhiều loại máy móc và hệ thống tự động hóa.
