Thông số Kính hiển vi điện tử:

- Loại kính hiển vi: Điện tử kỹ thuật số kết nối màn hình và máy tính

- Độ phóng đại: 10-1000 lần

- Zoom: Zoom cơ: 0.7-4.5x; zoom kỹ thuật số 5x

- Vật kính: Zoom liên tục

- Chiều cao trục: 350mm

- Đường kính trục: 32mm

- Kích thước chân đế: 260x320mm

- Hệ thống lấy nét: Cơ và kỹ thuật số

- Camera: Full HD 1080P

- Cảm biến: CMOS

- Độ phân giải: Full HD 2K 18mp

- Tốc độ hình ảnh: 30fps

- Phần mềm đi kèm: Có

- Tiêu chuẩn hình ảnh: full HD

- Cổng kết nối ra: HDMI và USB2.0

- Cân bằng sáng: Cân bằng tự động và thủ công

- Tính năng chụp ảnh: Có

- Tính năng quay video: Có

- Tính năng đo lường: Có

- Đóng băng hình ảnh: Có

- Ống kính: Zoom từ 0.7-4.5x

- Màn hình: Tùy khách lựa chọn thêm

- Nguồn sáng: Đèn led

- Số bóng led: 48-144 bóng

- Điều chỉnh sáng tối: Có. Có thể điều chỉnh từ 0-100%

- Chiều dài dây nguồn: 1.8m

- Nguồn điện của đèn: Điện vào: 100-260V; Điện ra DC 12V (qua adaptor)

- Trọng lượng: 5kg

Cấu tạo và nguyên lý hoạt động

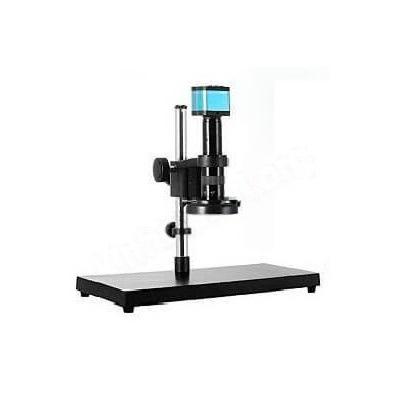

Kính hiển vi điện tử Novel HHM-2414W thường có cấu tạo tích hợp các bộ phận chính sau:

• Ống kính phóng đại (Objective Lens): Bộ phận quang học chính để phóng đại vật mẫu. Với kính hiển vi điện tử, đây là một hệ thống ống kính được thiết kế để hoạt động với cảm biến hình ảnh.

• Hệ thống chiếu sáng: Thường là đèn LED tích hợp, bố trí xung quanh ống kính để chiếu sáng vật mẫu một cách đồng đều, rõ ràng, loại bỏ bóng đổ. Đèn LED có thể điều chỉnh độ sáng.

• Cảm biến hình ảnh (Camera Sensor): Là trái tim của phần kỹ thuật số, chuyển đổi hình ảnh quang học thành tín hiệu điện tử. Độ phân giải của cảm biến (ví dụ: 2MP, 5MP, ...) sẽ quyết định chất lượng ảnh và video thu được.

• Bộ xử lý hình ảnh: Xử lý tín hiệu từ cảm biến, nén dữ liệu và chuẩn bị để truyền tải.

• Màn hình hiển thị (tùy chọn): Một số phiên bản có thể có màn hình LCD nhỏ tích hợp để xem trực tiếp, nhưng phổ biến hơn là hiển thị trên thiết bị ngoài.

• Module kết nối không dây (Wi-Fi): Cho phép truyền dữ liệu hình ảnh và video không dây đến các thiết bị nhận.

• Cổng kết nối vật lý (tùy chọn): Ngoài kết nối không dây, có thể có cổng USB để kết nối với máy tính, sạc pin hoặc truyền dữ liệu.

• Pin sạc: Cung cấp năng lượng cho thiết bị hoạt động di động.

• Nút điều khiển: Nút bật/tắt nguồn, nút chụp ảnh/quay video, nút điều chỉnh lấy nét (focus wheel), nút điều chỉnh độ sáng đèn LED.

• Giá đỡ/Chân đế (tùy chọn): Để giữ kính hiển vi ổn định khi quan sát vật mẫu cần độ chính xác cao hoặc khi cần rảnh tay.

Nguyên lý hoạt động: Ánh sáng từ đèn LED chiếu sáng vật mẫu. Hình ảnh của vật mẫu sau khi được ống kính phóng đại sẽ được chiếu lên cảm biến hình ảnh (camera). Cảm biến này sẽ chuyển đổi ánh sáng thành tín hiệu điện tử, sau đó được bộ xử lý giải mã và truyền tải qua Wi-Fi đến thiết bị kết nối. Người dùng có thể xem trực tiếp, chụp ảnh hoặc quay video vật mẫu đã được phóng đại.


Điểm nổi trội

1. Tính di động và linh hoạt: Thiết kế nhỏ gọn, thường là dạng cầm tay và chạy bằng pin, giúp người dùng dễ dàng mang theo và quan sát các vật mẫu ở nhiều vị trí khác nhau, ngay cả trong điều kiện không có nguồn điện trực tiếp.

2. Kết nối không dây (Wi-Fi): Đây là một ưu điểm lớn, cho phép người dùng xem hình ảnh trực tiếp trên màn hình lớn của máy tính, laptop, máy tính bảng hoặc điện thoại thông minh. Điều này không chỉ tạo sự thoải mái khi quan sát mà còn giúp chia sẻ hình ảnh dễ dàng, thuận tiện cho việc trình bày hoặc thảo luận nhóm.

3. Khả năng chụp ảnh và quay video: Tích hợp camera chất lượng cao cho phép ghi lại hình ảnh tĩnh và video của vật mẫu đang quan sát. Tính năng này cực kỳ hữu ích cho việc lập tài liệu, phân tích sau này, chia sẻ thông tin hoặc đào tạo.

4. Phóng đại và điều chỉnh tiện lợi: Cung cấp khả năng phóng đại đủ lớn cho nhiều ứng dụng (thường từ 50x đến 1000x hoặc hơn tùy model), với núm điều chỉnh lấy nét dễ dàng thao tác để có hình ảnh sắc nét.

5. Hệ thống chiếu sáng LED tích hợp: Đèn LED cung cấp ánh sáng đủ mạnh và đồng đều, có thể điều chỉnh độ sáng, đảm bảo chất lượng hình ảnh tốt trong nhiều điều kiện môi trường.

6. Phần mềm hỗ trợ đa năng: Thường đi kèm với phần mềm hoặc ứng dụng di động cho phép không chỉ xem và ghi lại hình ảnh mà còn thực hiện các chức năng nâng cao như đo lường kích thước, chú thích, so sánh hình ảnh, v.v.

7. Dễ sử dụng: Giao diện đơn giản, các nút bấm trực quan và hướng dẫn dễ hiểu giúp cả người mới bắt đầu cũng có thể nhanh chóng làm quen và sử dụng.

8. Giá thành hợp lý: So với các loại kính hiển vi kỹ thuật số chuyên nghiệp khác, kính hiển vi điện tử kèm camera như Novel HHM-2414W thường có mức giá phải chăng hơn, phù hợp với cá nhân, giáo dục hoặc các ứng dụng kiểm tra cơ bản.

Các ứng dụng

Kính hiển vi điện tử kèm camera Novel HHM-2414W có ứng dụng đa dạng trong nhiều lĩnh vực:

• Giáo dục: Hỗ trợ giảng dạy và học tập môn khoa học, sinh học, vật lý, giúp học sinh, sinh viên quan sát thế giới vi mô.

• Nghiên cứu và phát triển: Quan sát các chi tiết nhỏ trong các dự án R&D.

• Kiểm tra chất lượng sản phẩm:

  • Kiểm tra các mối hàn, linh kiện điện tử, bảng mạch in (PCB).

  • Kiểm tra bề mặt vật liệu, vết nứt, khuyết tật nhỏ.

  • Kiểm tra sợi vải, da, giấy.

• Sửa chữa điện tử: Quan sát các linh kiện nhỏ trên bo mạch để sửa chữa chính xác.

• Thủ công mỹ nghệ và đồ trang sức: Kiểm tra chi tiết, đá quý, vết khắc.

• Nông nghiệp và sinh học: Quan sát côn trùng, mẫu vật thực vật, nấm mốc.

• Kiểm tra da liễu và tóc: Quan sát cấu trúc da, tóc (với các phiên bản chuyên dụng).

• Sưu tầm tem, tiền xu, đồ cổ: Kiểm tra các chi tiết nhỏ, dấu hiệu thật giả.

• Kiểm tra an ninh: Quan sát các dấu hiệu nhỏ trên tài liệu, tiền giả

Các lưu ý khi dùng

1. Vệ sinh ống kính và cảm biến: Luôn giữ ống kính và bề mặt cảm biến sạch sẽ để đảm bảo chất lượng hình ảnh. Sử dụng khăn mềm chuyên dụng và dung dịch vệ sinh ống kính.

2. Điều chỉnh lấy nét và khoảng cách: Hình ảnh sắc nét phụ thuộc vào việc điều chỉnh lấy nét và khoảng cách phù hợp giữa ống kính và vật mẫu. Thực hành nhiều để quen thuộc với cơ chế lấy nét.

3. Ánh sáng phù hợp: Điều chỉnh độ sáng của đèn LED tích hợp để có hình ảnh tốt nhất, tránh quá sáng làm cháy ảnh hoặc quá tối.

4. Pin và sạc: Đảm bảo pin được sạc đầy trước khi sử dụng. Không sử dụng thiết bị khi đang sạc để tránh ảnh hưởng đến tuổi thọ pin hoặc hiệu suất.

5. Phần mềm/Ứng dụng: Cài đặt phần mềm hoặc ứng dụng đi kèm theo hướng dẫn của nhà sản xuất. Đảm bảo thiết bị nhận và kính hiển vi được kết nối đúng cách (qua Wi-Fi hoặc USB).

6. Bảo quản: Khi không sử dụng, bảo quản kính hiển vi trong hộp đựng của nó, ở nơi khô ráo, thoáng mát, tránh bụi bẩn và va đập mạnh.
