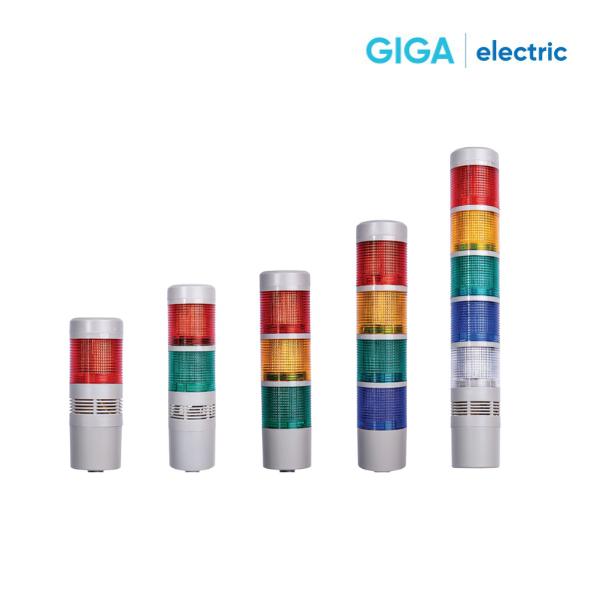

Đèn tháp GTL-CFB3-24-A GIGA Electric là thiết bị báo hiệu trạng thái máy móc phổ biến trong các nhà máy tự động hóa. Với thiết kế 3 tầng màu tiêu chuẩn và tích hợp còi báo, đây là giải pháp kinh tế và hiệu quả để giám sát vận hành. Vớithương hiệu GIGA Electric


Đặc điểm sản phẩm

Sản phẩm được thiết kế tối ưu cho môi trường công nghiệp với các thông số đáng chú ý:

• Cấu trúc 3 tầng màu: Gồm Đỏ (Red), Vàng (Amber), Xanh lá (Green) tương ứng với các trạng thái: Lỗi/Dừng khẩn cấp, Cảnh báo/Chờ, và Đang hoạt động bình thường.

• Điện áp hoạt động: 24V AC/DC, phù hợp với hầu hết các bộ điều khiển PLC và tủ điện công nghiệp hiện nay.

• Tích hợp âm thanh (Còi - Buzzer): Ký hiệu "B" trong mã sản phẩm cho biết đèn có tích hợp còi báo động với âm lượng khoảng $80dB$, giúp cảnh báo bằng cả hình ảnh và âm thanh.

• Chế độ sáng: Hỗ trợ cả sáng liên tục (Steady) và sáng nhấp nháy (Flashing) thông qua cách đấu dây.

• Tiêu chuẩn bảo vệ: Thường đạt chuẩn IP54 hoặc cao hơn, chống bụi và tia nước bắn hiệu quả.

Hướng dẫn sử dụng cơ bản

Việc sử dụng GTL-CFB3-24-A khá đơn giản nhờ hệ thống dây dẫn phân màu theo tầng đèn:

1. Lắp đặt: Cố định chân đế đèn lên bề mặt tủ điện hoặc máy móc bằng vít. Đảm bảo đèn được đặt ở vị trí cao, dễ quan sát từ xa.

2. Đấu dây (Wiring):

   • Dây chung (Common): Thường là dây màu đen (hoặc xám tùy lô sản xuất).

   • Dây điều khiển: Tương ứng với màu đèn (Dây đỏ nối với tầng đỏ, dây vàng với tầng vàng, dây xanh với tầng xanh).

   • Dây còi: Một dây riêng biệt (thường là màu tím hoặc cam) dùng để kích hoạt âm thanh.

3. Kết nối điều khiển: Đưa các đầu dây này về relay hoặc ngõ ra (Output) của PLC. Khi ngõ ra PLC đóng mạch, đèn tương ứng sẽ sáng.

Ứng dụng thực tế

Đèn tháp GIGA Electric được dùng rộng rãi để:

• Giám sát trạng thái máy: Hiển thị máy đang chạy, đang dừng hoặc đang bị lỗi.

• Cảnh báo an toàn: Lắp tại các khu vực nguy hiểm, đèn đỏ nhấp nháy kèm còi khi có người vi phạm vùng an toàn.

• Quản lý sản xuất (Andon): Báo hiệu khi dây chuyền thiếu nguyên liệu hoặc cần sự hỗ trợ của kỹ thuật viên.

Các lưu ý khi dùng

• Nguồn điện: Tuyệt đối không cấp nguồn $220V$ trực tiếp vào đèn mã $24V$ vì sẽ gây cháy nổ linh kiện LED bên trong.

• Cách đấu nhấp nháy: Để sử dụng chế độ nhấp nháy, bạn cần kiểm tra xem bộ điều khiển có hỗ trợ ngõ ra xung không, hoặc đèn có sẵn dây chuyển đổi chế độ Flashing hay không.

• Môi trường: Tránh lắp đèn ở nơi có rung động quá mạnh thường xuyên vì có thể làm lỏng các khớp nối giữa các tầng đèn.

• Vệ sinh: Sử dụng khăn ẩm mềm để lau chấu đèn, tránh dùng hóa chất mạnh làm mờ lớp nhựa tản sáng (Lens).
