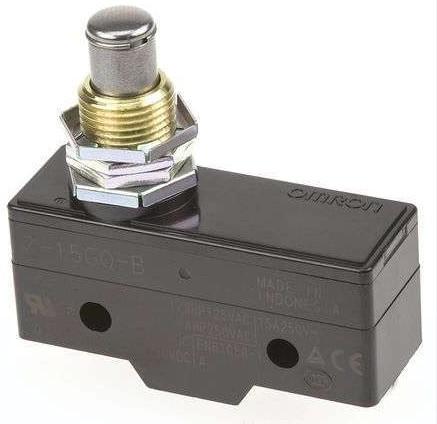

Công tắc hành trình Omron Z-15GQ-B

Còn hàng

Giá: Liên hệ

Thương hiệu

Omron

Đơn vị tính

Chiếc

Công tắc hành trình Omron Z-15GQ-B là dòng công tắc vi mô (Basic Switch) thuộc series Z của Omron. Z-15GQ-B được thiết kế để phát hiện vị trí, hành trình hoặc trạng thái chuyển động của cơ cấu máy. Sản phẩm sử dụng cơ cấu đòn bẩy có con lăn, giúp tiếp xúc êm, giảm mài mòn và tăng độ bền khi làm việc liên tục trong môi trường công nghiệp.

Thông số Công tắc hành trình Omron Z-15GQ-B

Tiếp điểm: 15A, 480VAC
Tần số hoạt động: Cơ: 240 lần/phút; Điện: 20 lần/phút
Điện trở cách điện: 100 M min. (ở 500 VDC)
Điện trở tiếp xúc: 5 m max.
Tiêu chuẩn: UL/CSA

Đặc điểm nổi trội công tắc hành trình Omron Z-15GQ-B

Độ bền cơ khí kinh ngạc: Được thiết kế để chịu được tần suất đóng ngắt lên đến 20 triệu lần (với tải cơ khí), giúp hệ thống vận hành liên tục trong nhiều năm mà không cần thay thế.
Cơ cấu tác động Panel Mount Plunger: Đầu tác động dạng nút nhấn có ren và đai siết, cho phép bạn lắp xuyên qua vỏ tủ điện hoặc tấm gá kim loại một cách chắc chắn và thẩm mỹ.
Tiếp điểm mạ bạc chất lượng cao: Đảm bảo khả năng dẫn điện tốt, giảm thiểu tình trạng hồ quang điện và oxy hóa bề mặt tiếp điểm trong quá trình sử dụng.
Khả năng chịu tải lớn: Với dòng định mức lên đến 15A, thiết bị có thể trực tiếp điều khiển các tải công suất vừa mà không nhất thiết phải thông qua rơ-le trung gian trong một số trường hợp.
Kết nối kiểu bắt vít (Screw Terminal): Ký hiệu "-B" ở cuối mã sản phẩm cho biết các cực đấu nối bằng vít, giúp việc cố định dây dẫn cực kỳ chắc chắn, chịu được rung động mạnh.

Ứng dụng thực tế

Giới hạn hành trình máy móc: Sử dụng làm cảm biến dừng khẩn cấp hoặc giới hạn cuối cho các trục chuyển động trong máy công cụ, máy đóng gói.
Bảng điều khiển công nghiệp: Lắp đặt trên mặt tủ điện làm nút nhấn hành trình phát hiện đóng/mở cửa tủ hoặc vị trí các bộ phận máy.
Thiết bị nâng hạ: Xác định vị trí dừng của thang nâng hàng, hệ thống cẩu trục nhỏ trong kho bãi.
Ngành in ấn và bao bì: Phát hiện sự hiện diện của phôi, giấy hoặc vật liệu trên dây chuyền sản xuất.

Các lưu ý khi lắp đặt và vận hành

Góc tác động: Do thiết kế dạng nút nhấn (Plunger), vật thể tác động cần đi theo hướng thẳng đứng so với đầu nút. Nếu tác động lệch hướng hoặc theo phương ngang, cần lắp thêm phụ kiện con lăn để tránh làm cong vênh trục nhấn.
Siết đai ốc: Khi lắp đặt lên bảng điều khiển, cần siết chặt các đai ốc đi kèm để thiết bị không bị lỏng lẻo sau một thời gian máy rung động.
Đấu nối an toàn: Sử dụng đầu cốt (crimp terminal) để kẹp dây trước khi siết vít, giúp tránh hiện tượng các sợi đồng bị xòe ra gây chập cháy giữa các cực.
Môi trường sử dụng: Dòng Z-15GQ-B có thiết kế hở ở phần cực đấu nối, do đó nên lắp đặt trong tủ điện hoặc những nơi khô ráo, tránh bụi kim loại và tia nước trực tiếp.

Công tắc hành trình Omron Z-15GQ-B là một giải pháp đáng tin cậy trong các hệ thống tự động hóa nhờ sự kết hợp giữa độ bền cơ khí cao, khả năng đóng ngắt ổn định và thiết kế linh hoạt. Với cơ cấu đòn bẩy con lăn, sản phẩm giúp giảm ma sát, tăng tuổi thọ và đảm bảo tín hiệu chính xác trong quá trình vận hành liên tục. Khả năng tương thích tốt với PLC, relay và các thiết bị điều khiển giúp Z-15GQ-B dễ dàng tích hợp vào nhiều loại máy móc và dây chuyền sản xuất khác nhau. Bên cạnh đó, kích thước nhỏ gọn và cách lắp đặt đơn giản cũng giúp tiết kiệm không gian và thời gian thi công.
