Cấu tạo và nguyên lý hoạt động

Biến tần hoạt động theo nguyên lý chuyển đổi điện áp xoay chiều đầu vào thành điện áp một chiều, sau đó nghịch lưu thành điện áp xoay chiều 3 pha với tần số và điện áp thay đổi được.

Nhờ đó, thiết bị có thể điều chỉnh tốc độ động cơ một cách linh hoạt, giúp tối ưu hiệu suất vận hành và tiết kiệm năng lượng.

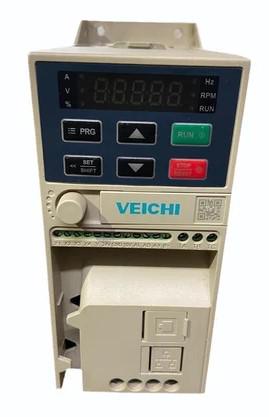

Thông số VEICHI AC10-T/S2-R75G-B

• Công suất: 0.75 kW / 1 HP.

• Nguồn cấp: 1 Pha 220V AC.

• Điện áp ra: 3 Pha 220V AC.

• Khả năng quá tải: 150% dòng định mức trong 60 giây.

• Tần số đầu ra: 0 - 600Hz.

• Cấp độ bảo vệ: IP20.

Đặc điểm nổi bật

• Kích thước siêu nhỏ (Book-size): Thiết kế dạng thanh mảnh giúp tiết kiệm diện tích tủ điện lên đến 30-50% so với các dòng biến tần truyền thống. Có thể lắp đặt sát nhau (side-by-side) để tối ưu không gian.

• Công nghệ điều khiển tiên tiến: Dù là dòng mini nhưng vẫn hỗ trợ cả điều khiển V/F và Vector (SVC) không cảm biến, giúp mô-men xoắn khởi động đạt mức cao và ổn định tốc độ chính xác.

• Khả năng tản nhiệt độc lập: Thiết kế ống gió tách biệt giúp ngăn bụi bẩn bám trực tiếp vào bo mạch, tăng tuổi thọ thiết bị trong môi trường công nghiệp.

• Tích hợp sẵn cổng RS485: Hỗ trợ giao thức Modbus RTU tiêu chuẩn, dễ dàng kết nối với PLC, HMI hoặc các hệ thống giám sát từ xa.

• Dễ dàng cài đặt: Bàn phím có núm xoay biến trở giúp điều chỉnh tần số nhanh chóng; các nhóm tham số được phân loại logic, thân thiện với người dùng.

Ứng dụng thực tế

• Máy đóng gói & Thực phẩm: Điều khiển băng tải, máy dán nhãn, máy chiết rót đòi hỏi sự nhỏ gọn và ổn định.

• Ngành dệt may & Giày da: Máy may công nghiệp, máy cắt vải, máy mài da.

• Hệ thống bơm/quạt nhỏ: Điều khiển áp suất nước, quạt thông gió trong các tòa nhà hoặc xưởng nhỏ.

• Máy công cụ thủ công: Máy khoan bàn, máy mài, máy tiện gỗ nhỏ dùng nguồn điện gia đình 220V.

Các lưu ý khi lắp đặt và vận hành

• Đúng nguồn cấp: Đảm bảo nguồn vào là 1 pha 220V. Tuyệt đối không cấp nguồn 3 pha 380V vào đầu vào vì sẽ gây cháy nổ biến tần.

• Nối đất (Earthing): Phải nối tiếp địa cho biến tần để triệt tiêu nhiễu điện từ và đảm bảo an toàn cho người vận hành.

• Sử dụng điện trở xả: Do mã này có hậu tố -B (đã có bộ hãm), nếu ứng dụng của bạn yêu cầu dừng nhanh hoặc tải có quán tính lớn (như máy ly tâm), hãy lắp thêm điện trở xả vào cổng tương ứng để tránh lỗi quá áp (OV).

• Vệ sinh định kỳ: Kiểm tra quạt tản nhiệt phía dưới máy, đảm bảo không bị kẹt bởi sợi vải hoặc bụi công nghiệp.
