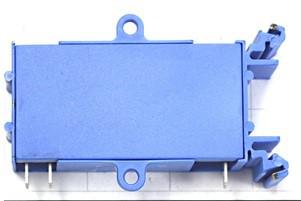

Chỉnh lưu thắng motor nâng hạ cầu trục REC12-690

Còn hàng

Giá: Liên hệ

Bộ chỉnh lưu nâng hạ REC12-690 được thiết kế để chịu được điện áp cao và cường độ làm việc liên tục của các loại cầu trục, cổng trục. Với dải điện áp chịu đựng lớn, nó đáp ứng tốt các mạng điện công nghiệp 380V, 440V và thậm chí lên đến 690V.

Những điểm nổi trội của REC12-690

Khả năng chịu áp vượt trội: Với mức bảo vệ lên đến 690V, bộ chỉnh lưu này cực kỳ bền bỉ trước các xung điện áp ngược sinh ra từ cuộn dây thắng khi ngắt điện.
Thời gian phản hồi nhanh: Thiết kế mạch tối ưu giúp việc đóng/ngắt thắng diễn ra tức thì, đảm bảo an toàn tuyệt đối khi nâng hạ vật nặng, tránh hiện tượng trượt tải.
Kích thước nhỏ gọn: Dễ dàng lắp đặt bên trong hộp kỹ thuật của motor hoặc trong tủ điện điều khiển cầu trục.
Độ bền nhiệt cao: Vỏ bọc thường được làm bằng nhựa chịu nhiệt hoặc đổ keo epoxy giúp chống rung động, chống ẩm và tản nhiệt tốt trong môi trường nhà xưởng khắc nghiệt.

Ứng dụng trong hệ thống cầu trục

REC12-690 là bộ phận trung gian kết nối giữa nguồn điện motor và phanh từ:

Khi motor chạy: Bộ chỉnh lưu cấp điện DC cho cuộn dây thắng -> Thắng mở (nhả phanh) -> Motor quay tự do.
Khi ngắt điện motor: Bộ chỉnh lưu ngắt điện DC -> Lò xo đẩy má phanh ép chặt vào trục motor -> Motor dừng tức thì.

Hướng dẫn đấu nối và các lưu ý

Sơ đồ chân: Thông thường thiết bị sẽ có 4 đầu dây hoặc 4 chân cắm:
- 2 chân AC (Input): Nối vào nguồn cấp (thường trích từ 2 pha của motor hoặc nguồn điều khiển).
- 2 chân DC (Output): Nối trực tiếp vào 2 đầu dây của cuộn hút phanh (Brake Coil).
Đúng điện áp: Phải kiểm tra điện áp của cuộn thắng trước khi lắp. Ví dụ: Nếu nguồn vào là 380V AC, điện áp DC ra sẽ khoảng 170V - 190V DC. Nếu cuộn thắng của bạn chỉ chịu được 90V DC mà cấp nguồn này vào sẽ gây cháy cuộn thắng ngay lập tức.
Bảo vệ quá dòng: Nên lắp thêm cầu chì hoặc thiết bị bảo vệ trước đầu vào AC để phòng trường hợp cuộn thắng bị chạm chập gây cháy bộ chỉnh lưu.
Kiểm tra tiếp điểm: Đảm bảo các đầu cos được bấm chắc chắn. Trong hệ thống nâng hạ, việc lỏng dây phanh có thể dẫn đến tai nạn rơi tự do rất nguy hiểm.

Chỉnh lưu thắng REC12-690 là linh kiện nhỏ nhưng giữ vai trò an toàn cốt yếu trong hệ thống cầu trục. Việc sử dụng đúng mã REC12-690 giúp hệ thống phanh hoạt động dứt khoát, tin cậy, bảo vệ động cơ và đảm bảo an toàn cho hàng hóa cũng như người vận hành.
