Điểm nổi bật

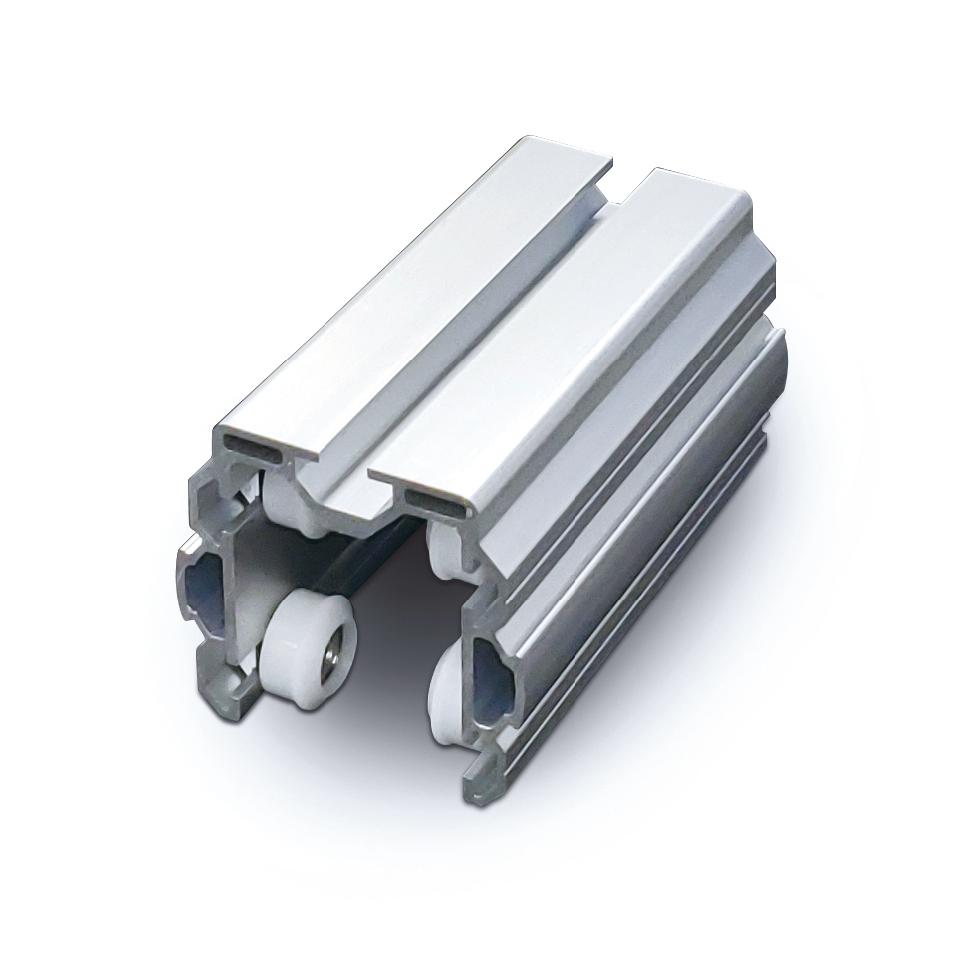

• Chuyển động tuyến tính mượt mà: Block trượt này sử dụng 8 con lăn bi (bearing rollers) (4 con lăn ở phía trước và 4 con lăn ở phía sau) để kẹp và trượt dọc theo rãnh của thanh nhôm định hình. Thiết kế này đảm bảo chuyển động trơn tru, ít ma sát.

• Vật liệu cấu tạo:

  • Thân chính (Body): Làm bằng nhôm đùn (Aluminum Extrusion), đảm bảo độ nhẹ nhưng vẫn đủ độ cứng cáp.

  • Con lăn (Roller): Làm bằng Polyacetal (POM), một loại nhựa kỹ thuật có độ bền cơ học cao và khả năng chống mài mòn tốt.

  • Ổ bi (Bearing) và Bulông/Đai ốc: Thường là Thép (Bearing: Iron) hoặc Thép không gỉ (Stainless Steel), đảm bảo độ bền và độ chính xác.

• Kích thước: Chiều dài cơ bản là 100 mm.

• Tuổi thọ cao: Được nhà sản xuất công bố có tuổi thọ lên đến 120 km (khoảng cách trượt).

• Độ bền và tải trọng:

  • Tải trọng cho phép (Allowable Load): 5.1 kgf (kilogam lực - xấp xỉ 50 N), áp dụng cho trường hợp tải trọng phân bố đều.

  • Khả năng chịu momen xoắn (Moment Load): Các thông số momen cho phép được nhà sản xuất cung cấp (M−1,M−2,M−3), cho thấy khả năng chịu lực khi tải trọng không nằm chính giữa.

Ứng dụng

Block trượt SGF-0108 được ứng dụng trong các cấu trúc cần chuyển động tuyến tính đơn giản, tải trọng không quá lớn và yêu cầu dễ dàng lắp ráp:

• Hệ thống cửa trượt và ngăn kéo: Sử dụng trong các tủ, kệ, bàn làm việc hoặc các cấu trúc DIY (Do It Yourself) cần cơ cấu mở/đóng trượt.

• Cơ cấu điều chỉnh và định vị: Dùng trong các thiết bị phòng thí nghiệm, giá đỡ máy ảnh, hoặc các máy móc tự động hóa mini cần điều chỉnh vị trí linh hoạt.

• Máy in 3D và CNC Mini: Có thể được sử dụng trong các cơ cấu trục chuyển động tải trọng nhẹ của các máy in 3D hoặc máy cắt CNC quy mô nhỏ tự chế.

• Khung và giá đỡ có thể thay đổi: Ứng dụng trong các hệ thống kệ trưng bày, phòng sạch, hoặc các kết cấu cần khả năng thay đổi kích thước và vị trí nhanh chóng.

Các lưu ý khi sử dụng và lắp đặt

• Tải trọng: Cần nghiêm ngặt tuân thủ tải trọng cho phép tối đa (5.1 kgf) của nhà sản xuất. Vượt quá tải trọng này có thể làm giảm đáng kể tuổi thọ của con lăn POM và gây ra kẹt hoặc trượt không chính xác.

• Tương thích hệ thống: SGF-0108 được thiết kế riêng cho hệ thống nhôm định hình G-Fun. Nó không thể được lắp đặt với các loại nhôm định hình tiêu chuẩn T-slot hoặc V-slot thông thường của các hãng khác.

• Độ chính xác: Đây là giải pháp trượt cơ bản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao tuyệt đối (như ray trượt bi hoặc thanh trượt dẫn hướng chính xác).

• Bảo trì: Mặc dù sử dụng vật liệu chống mài mòn, cần đảm bảo rãnh trượt của thanh nhôm luôn sạch sẽ để duy trì chuyển động mượt mà và tối đa hóa tuổi thọ.

• Phụ kiện bổ sung: Thường đi kèm hoặc sử dụng cùng với GFun Linear Slider Cap (SGF-0109) để che chắn đầu trượt, tăng tính thẩm mỹ và bảo vệ.
