Tủ rack mạng hay còn gọi là tủ mạng, tủ server, là một trong những thiết bị không thể thiếu trong các hệ thống mạng hiện đại, từ văn phòng nhỏ đến trung tâm dữ liệu lớn. Với vai trò tổ chức, bảo vệ và tối ưu hóa các thiết bị mạng như server, router, switch, tủ rack mạng không chỉ đảm bảo hiệu suất hoạt động mà còn nâng cao tính thẩm mỹ và an toàn cho hệ thống.
1. Tổng quan về tủ rack mạng
1.1. Khái niệm và chức năng

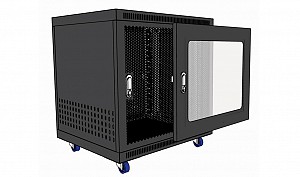

Tủ rack mạng là một khung kim loại được thiết kế chuyên dụng để chứa và bảo vệ các thiết bị mạng như server, router, switch, thiết bị lưu trữ, hoặc các phụ kiện liên quan. Với cấu trúc chắc chắn, tủ rack giúp sắp xếp các thiết bị một cách khoa học, giảm thiểu rối dây cáp, bảo vệ thiết bị khỏi các tác nhân môi trường như bụi, ẩm, nhiệt độ cao, và đảm bảo an ninh với khóa cửa. Chức năng chính của tủ rack mạng bao gồm:
- Tổ chức thiết bị: Sắp xếp các thiết bị mạng gọn gàng, dễ dàng quản lý và bảo trì.
- Bảo vệ thiết bị: Ngăn ngừa hư hỏng do tác động môi trường hoặc truy cập trái phép.
- Tối ưu hóa không gian: Tiết kiệm diện tích, đặc biệt trong các văn phòng nhỏ hoặc trung tâm dữ liệu.
- Hỗ trợ làm mát: Được trang bị quạt tản nhiệt và lỗ thoát khí, giúp duy trì nhiệt độ ổn định cho thiết bị.
Tủ rack mạng thường được làm từ thép hoặc tôn mạ kẽm, với độ dày từ 1.2mm đến 1.5mm cho các sản phẩm chất lượng cao, đảm bảo độ bền và khả năng chịu tải. Các tủ kém chất lượng hơn có thể sử dụng vật liệu mỏng hơn (0.8mm - 1.0mm), nhưng dễ bị biến dạng khi chứa thiết bị nặng.Cấu tạo của một tủ rack mạng bao gồm:
- Khung chính: Là bộ khung thép chịu lực, định hình kích thước tủ.
- Cửa tủ: Có thể là cửa lưới (thông thoáng, phù hợp cho môi trường cần làm mát) hoặc cửa mica (trong suốt, thẩm mỹ, phù hợp cho văn phòng).

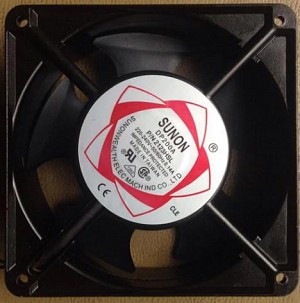

- Quạt tản nhiệt: Đảm bảo luân chuyển không khí, tránh tình trạng quá nhiệt.
- Thanh quản lý cáp: Giúp tổ chức dây cáp mạng gọn gàng.
- PDU (ổ cắm điện): Cung cấp nguồn điện cho các thiết bị trong tủ.
- Kệ đỡ: Dùng để đặt thiết bị, có thể cố định hoặc trượt.
tủ rack mạngTủ rack mạng được chia thành nhiều loại dựa trên kích thước, vị trí lắp đặt, và mục đích sử dụng:
- Tủ treo tường: Kích thước nhỏ (6U, 10U, 15U), phù hợp cho văn phòng nhỏ hoặc không gian hạn chế.
- Tủ đứng (tủ sàn): Kích thước lớn (27U, 36U, 42U), dùng cho trung tâm dữ liệu hoặc phòng server.
- Tủ trong nhà: Thiết kế với cửa lưới hoặc mica, phù hợp cho môi trường văn phòng hoặc phòng máy lạnh.
- Tủ ngoài trời: Có khả năng chống nước, chịu nhiệt, thường được phủ lớp sơn tĩnh điện để tăng độ bền.
- 6U, 10U, 15U: Phù hợp cho văn phòng nhỏ, chứa ít thiết bị như router, switch, hoặc hệ thống camera.
- 20U, 27U: Dùng cho doanh nghiệp vừa, có nhu cầu mở rộng hệ thống mạng.
- 36U, 42U: Thích hợp cho trung tâm dữ liệu, chứa nhiều server và thiết bị lưu trữ.
- Số lượng thiết bị: Đếm số thiết bị cần chứa và tính toán chiều cao (U) cần thiết.
- Không gian lắp đặt: Đo đạc không gian thực tế (tường, sàn) để đảm bảo tủ vừa vặn.
- Khả năng mở rộng: Chọn tủ có kích thước lớn hơn một chút để đáp ứng nhu cầu bổ sung thiết bị trong tương lai.
- Tủ mạng: Thường nhỏ gọn, dùng để chứa các thiết bị mạng như router, switch, patch panel. Phù hợp cho văn phòng hoặc doanh nghiệp nhỏ.
- Tủ rack server: Thiết kế cho trung tâm dữ liệu, có khả năng chịu tải cao, chứa server, thiết bị lưu trữ, và yêu cầu hệ thống làm mát mạnh mẽ.
- Tủ đa năng: Kết hợp chức năng của cả tủ mạng và tủ server, phù hợp cho các hệ thống phức tạp.
- Không gian lắp đặt: Tủ treo tường tiết kiệm không gian, trong khi tủ đứng cần diện tích sàn rộng hơn.
- Hệ thống làm mát: Đảm bảo tủ có quạt tản nhiệt hoặc lỗ thông khí để duy trì nhiệt độ ổn định.
- Quản lý cáp: Chọn tủ có thanh quản lý cáp hoặc patch panel để tổ chức dây gọn gàng.
- Bảo mật: Tủ cần có khóa cửa để bảo vệ thiết bị khỏi truy cập trái phép.
- Ngân sách: Tủ chất lượng cao có giá cao hơn nhưng bền và đáng đầu tư hơn trong dài hạn.
- Dụng cụ: Thước dây, tua-vít, cờ lê, máy khoan (nếu lắp tủ treo tường).
- Sơ đồ bố trí: Vẽ sơ đồ vị trí đặt các thiết bị trong tủ để đảm bảo khoa học và dễ bảo trì.
- Kiểm tra không gian: Đo đạc vị trí lắp đặt để đảm bảo tủ phù hợp.
- Lắp khung tủ:
- Với tủ treo tường: Cố định khung vào tường bằng vít nở, đảm bảo chắc chắn.
- Với tủ đứng: Đặt tủ trên sàn phẳng, cố định bằng bu-lông nếu cần.
- Lắp đặt thiết bị:
- Đặt thiết bị nặng (như PDU, server) ở phần dưới để đảm bảo trọng tâm thấp, tăng độ ổn định.
- Sử dụng kệ đỡ hoặc thanh ray để cố định thiết bị.
- Lắp phụ kiện:
- Lắp quạt tản nhiệt ở vị trí phù hợp để tối ưu luồng không khí.
- Gắn thanh quản lý cáp và PDU để cung cấp nguồn điện và tổ chức dây cáp.
- Sử dụng patch panel: Đấu nối dây cáp mạng vào patch panel để dễ dàng quản lý và bảo trì.
- Bó dây cáp: Sử dụng dây thít để bó dây thành từng đoạn 10-15cm, tránh rối và tăng tính thẩm mỹ.
- Gắn nhãn: Đánh dấu các dây cáp để dễ dàng nhận diện khi cần sửa chữa hoặc nâng cấp.
- Kiểm tra hệ thống làm mát để tránh quá nhiệt, đặc biệt khi chứa server công suất cao.
- Đảm bảo tủ có không gian trống (khoảng 20-30% chiều cao) để bổ sung thiết bị trong tương lai.
- Sử dụng hai người khi lắp đặt thiết bị nặng để đảm bảo an toàn.
- Kiểm tra hệ thống điện và tiếp đất để tránh rủi ro về điện.
- Unirack: Cung cấp đa dạng các loại tủ rack (treo tường, đứng, trong nhà, ngoài trời) với chất lượng cao.
- Hợp Nhất: Chuyên cung cấp tủ rack và phụ kiện mạng, hỗ trợ tư vấn và lắp đặt.
- Phúc Long Intech: Cung cấp tủ rack cho trung tâm dữ liệu và doanh nghiệp lớn.
- ADG, THC Computer: Cung cấp tủ rack giá cạnh tranh, phù hợp cho văn phòng nhỏ.
- Kích thước: Tủ 6U có giá thấp hơn nhiều so với tủ 42U.
- Chất liệu: Tủ làm từ thép dày, phủ sơn tĩnh điện có giá cao hơn.
- Phụ kiện: Quạt tản nhiệt, PDU, thanh quản lý cáp làm tăng chi phí.
- Loại tủ: Tủ ngoài trời (chống nước, chịu nhiệt) thường đắt hơn tủ trong nhà.
- Liên hệ trực tiếp nhà cung cấp để được tư vấn về kích thước, phụ kiện, và báo giá chi tiết.
- Yêu cầu chính sách bảo hành (thường từ 1-3 năm) và dịch vụ hỗ trợ lắp đặt.
- Kiểm tra đánh giá từ khách hàng trước đó để đảm bảo chất lượng sản phẩm.
5.1. Lợi ích của tủ rack trong quản lý hệ thống mạng
- Tăng tính thẩm mỹ: Tủ rack giúp tổ chức dây cáp và thiết bị gọn gàng.
- Bảo vệ thiết bị: Ngăn ngừa hư hỏng do bụi, ẩm, hoặc va chạm.
- Dễ dàng bảo trì: Thiết kế chuẩn hóa giúp việc kiểm tra, sửa chữa, hoặc nâng cấp trở nên đơn giản.
- An ninh: Khóa cửa bảo vệ thiết bị khỏi truy cập trái phép.
- Làm mát hiệu quả: Lắp quạt tản nhiệt hoặc kết hợp với điều hòa trong phòng server.
- Quản lý cáp khoa học: Sử dụng patch panel, thanh quản lý cáp, và dây thít để tổ chức dây.
- Lựa chọn tủ mở rộng: Chọn tủ có kích thước lớn hơn nhu cầu hiện tại để dễ dàng nâng cấp.
- Giám sát nhiệt độ: Cài đặt cảm biến nhiệt độ để theo dõi tình trạng thiết bị.
6.1. Điểm giống nhau
- Cả hai đều được thiết kế để chứa và bảo vệ thiết bị mạng.
- Sử dụng đơn vị “U” để đo kích thước.
- Đều có các phụ kiện như quạt tản nhiệt, thanh quản lý cáp, PDU.
- Tủ mạng: Nhỏ gọn, phù hợp cho văn phòng, dùng để chứa router, switch, hoặc thiết bị nhẹ.
- Tủ rack server: Lớn hơn, chịu tải cao, thiết kế cho server và thiết bị lưu trữ trong trung tâm dữ liệu.
- Yêu cầu làm mát: Tủ server cần hệ thống làm mát mạnh hơn do thiết bị tiêu thụ nhiều năng lượng.
- Nếu bạn quản lý văn phòng nhỏ với ít thiết bị mạng, hãy chọn tủ mạng treo tường (6U, 10U).
- Nếu triển khai trung tâm dữ liệu hoặc hệ thống server lớn, hãy chọn tủ rack server (36U, 42U) với khả năng làm mát và quản lý cáp tốt.
Tủ rack mạng là một giải pháp thiết yếu để tổ chức, bảo vệ, và tối ưu hóa hệ thống mạng, từ văn phòng nhỏ đến trung tâm dữ liệu lớn. Việc lựa chọn tủ rack phù hợp đòi hỏi cân nhắc về kích thước, loại tủ, không gian lắp đặt, và yêu cầu kỹ thuật. Ngoài ra, quy trình lắp đặt và quản lý cáp cần được thực hiện cẩn thận để đảm bảo hiệu suất và độ bền của hệ thống.
